Çok önemli ve olumlu EDA
"Yapay zeka odaklı EDA araçları önemli bir ek olarak ortaya çıkıyor. Slaytlar, Cadence Cerebrus ve Synopsys DSO gibi güçlendirme öğrenme APR araçlarını kullandığını gösteriyor. Sadece yerleştirme, yönlendirme ve metal üst üste yerleştirmeyi optimize etmek için yapay zeka, tek bir ara düğüm yükseltmesinin katkısına eşdeğer ek %7 güç tasarrufu sağlayabilir."

駿HaYaO2 Sa Önce

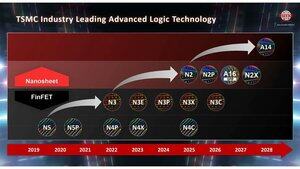

TSMC, Avrupa OIP Forumu'nda en son A14 (1.4nm seviyesi, yedek güç kaynağı) işlem verilerini yayımladı; bu veriler, aynı güç tüketiminde %16 performans artışı ve aynı frekansta N2 (2nm seviyesi) ile karşılaştırıldığında %27 azalma gösteriyor; bu, daha önce tahmin edilen %10-15 performans ve %25-30 güç tasarrufundan daha iyi.
Slaytlar sadece ana akım düğümleri listeliyor, N3B (çoğunlukla Apple ve Intel tarafından kullanılıyor) ile N3P, N2P ve diğer ara düğüm güncellemeleri hariç tutuluyor, ancak N3X, N2X, A16 adlı özel düğümlerden bahsediliyor, ancak ara düğüm güncellemesinin atlanması bu kademeli iyileştirmelerin önemini biraz gölgeliyor.
2018'deki N7'ye geri dönersek, A14 on yılda 1,83 kat performans ve 4,2 kat güç verimliliği getirdi; bu da Moore Yasası'nın yavaşlamaya rağmen hayatta kaldığını gösteriyor. TSMC, her büyük düğüm üretiminin güç tüketimini yaklaşık %30 azalttığını, performansın %15-18 arttığını ve son yıllarda tasarımın odak noktasının açıkça güç tasarrufuna yöneldiğini vurguluyor.
Özellikle, yapay zeka destekli EDA araçları önemli yenilikler olarak ortaya çıkıyor. Slaytlar, Cadence Cerebrus ve Synopsys gibi güçlendirme öğrenme APR araçlarının kullanımının, sadece düzen kabloları ve metal istiborlamayı optimize ederek ekstra %7 güç tasarrufu sağlayabileceğini gösteriyor; bu, ara düğüm yükseltmesinin katkısına eşdeğerdir.

3,89K
WFE oyuncuları beklediğimden daha erken gelir artışı görebilir
Diğer hafıza oyuncuları da tesislerini daha erken (1 veya 2 çeyrek) genişletmeye çalışacaklar
"Samsung Electronics, Pyeongtaek Kampüsü Tesisi 4 (P4) için tamamlanma hedefini 2027'nin ilk çeyreğinden 2026'nın dördüncü çeyreğine ayarlamak için ilgili inşaat çalışmalarını hızlandırıyor."

Jukan4 Sa Önce

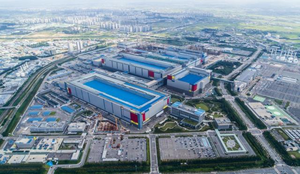

Samsung, Pyeongtaek P4 Ph4 Tamamlanmasını Hızlandırmak İçin Tam Güçle Çalışıyor... Başarılı olursa, 2026'da HBM kapasitesini artıran tek üretici olacak
Samsung Electronics, 6. nesil Yüksek Bant Genişliğine Sahip Bellek (HBM4) geliştirmesini yakın zamanda tamamladıktan sonra, "Bir Numaralı Yapay Zeka Bellek Şirketi" unvanını geri almak için DRAM üretim kapasitesini artırmaya odaklanarak tam ölçekli bir girişim başlattı. Arka plan, DS (Cihaz Çözümleri) bölüm yönetiminin, HBM müşteri tabanının Nvidia'nın ötesine geçip Google, Broadcom ve Amazon gibi diğer büyük teknoloji şirketlerini de kapsayacak şekilde aşırı üretim kapasitesini önceden güvence altına alması gerektiği kararında yatıyor.
7 Aralık'taki yarı iletken endüstrisine göre, Samsung Electronics, Pyeongtaek Kampüs Tesisi 4 (P4) için tamamlanma hedefini 2027'nin ilk çeyreğinden 2026'nın dördüncü çeyreğine ayarlamak için ilgili inşaat çalışmalarını hızlandırıyor. Bu plan gerçekleşirse, başlangıçta gelecek yılın Eylül ayında temiz oda inşaatı ve ardından dördüncü çeyrekte ekipman kurulumu planlanan takvim Temmuz ayında temiz oda inşaatına ve üçüncü çeyrekte ekipman kurulumuna çevrilebilir.
P4 Ph4, HBM4'ün temel malzemeleri olan 10nm sınıfı 6. nesil (D1c) DRAM çiplerinin seri üretimi için tasarlanan tesistir. Samsung Electronics, başlangıçta dökümhane (sözleşmeli üretim) operasyonları için P4 Ph2 ve Ph4'ü tahsis etmeyi planlamıştı, ancak bu işteki durgunluk nedeniyle Ph4'ü HBM üretimi için yeniden kullanma kararı aldı.
Menkul kıymetler sektörü, P4 Ph4'ün erken tamamlanması halinde Samsung Electronics'in önümüzdeki yıl içinde HBM üretim kapasitesini artıran üç büyük HBM oyuncusu — Samsung Electronics, SK Hynix ve Micron — arasında tek şirket olacağını öngörüyor. SK Hynix için, bu yılın dördüncü çeyreğinde Cheongju M15X fabrikasının tamamlanması ile 2027'nin ilk yarısında Yongin Kümesi'ndeki ilk fabrikanın faaliyete geçilmesi arasında önemli bir zaman aralığı var. Bu arada, Micron, Japonya'daki Hiroşima fabrikasının ve ABD'deki New York fabrikasının tamamlanmasında ekipman teslimatı gecikmeleri ve düzenlemeler gibi sorunlar nedeniyle devam eden gecikmelerle karşı karşıya.

3,31K
Çok ilginç
Japonya'daki Büyük 3'ün EUV fotorezist üzerinde boğucu bir tutuşu var
Dongjin bunu sağlayabilirse, büyük bir gap olur


Jukan4 Sa Önce

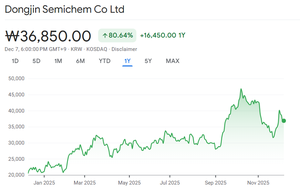

SK Hynix, Japon Tarafından Tekelleştirilmiş EUV Fotorezistin Yerelleştirilmesini Takip Ediyor... Dongjin Semichem ile Ortak
SK Hynix, Japonya'nın hakim olduğu Aşırı Ultraviyole (EUV) fotorezistin (PR) lokalizasyonuna başladı. Bu hamle, temel ileri yarı iletken malzemeler için tedarik zincirini güçlendirmeyi ve aynı zamanda yarı iletken üretim rekabetini artırmayı amaçlamaktadır.
7 Aralık'taki sektör kaynaklarına göre, SK Hynix'in Dongjin Semichem ile iş birliği içinde yüksek performanslı EUV PR geliştirmeye başladığı tespit edildi. Amaç, daha önce JSR ve Tokyo Ohka Kogyo (TOK) gibi Japon firmaları tarafından sağlanan EUV PR'nin yerini almak değil, aynı zamanda üstün performans sunan malzemeler geliştirmektir.
Konuyu bilen bir yetkili, "Japon ürünlerinden daha iyi performans sunabilecek malzemelere ihtiyaç duyuyorlar," dedi ve "Verimliliği artırmak için özel olarak PR hassasiyetinde iyileştirmeler talep ettiklerini anlıyorum," dedi.
SK Hynix, daha önce EUV PR'yi 2023 yılında bağlı kuruluşu SK Materials Performance aracılığıyla yerelleştirmişti. Ancak, o dönemde üretilen ürünün daha düşük spesifikasyona sahip olduğu biliniyordu. Kritik yarı iletken katmanlarında kullanılan yüksek performanslı PR için şirket şimdiye kadar %100 Japonya'ya güvendi.
PR, litografi sürecinde kullanılan bir malzemedir. Işık bir wafere ışınlanarak yarı iletken mikro devreler damgalanırken, PR, wafer yüzeyinde ışığa tepki veren maddedir. EUV, yaklaşık 10 nanometre (nm) ultra-ince devrelerin uygulanması için temel bir maruz kalma teknolojisidir ve Hollanda'nın ASML'si, EUV litografi ekipmanlarının dünyanın tek tedarikçisidir.
SK Hynix, litografi ekipmanlarının kullanımını maksimize etmek ve DRAM'de hızla artan EUV katmanlarına yanıt vermek için EUV PR geliştirilmesini savunuyor.
Yarı iletken endüstrisine göre, PR hassasiyetinin artırılması maruz kalma süresini azaltır. Reaksiyon hızı daha hızlı olduğu için mikro devreleri daha kısa sürede uygulamak mümkündür. Bu da üretim kapasitesinin, aynı ekipmanla bile kullanılan PR'a bağlı olarak değişebileceği anlamına gelir.
Ayrıca, DRAM'da EUV süreçleri arttıkça, PR geliştirme ihtiyacı da arttı. Nesillere göre EUV katman sayısı şudur: 10nm sınıfı 4. nesil için bir (1a), 5. nesil için üç, 6. nesil için beş (1c) ve 7. nesil için yedi (1d). 10nm altı ürünler için bu oranın daha da artması bekleniyor.
Malzeme geliştirme oldukça zaman alır ve EUV PR yüksek giriş engellerine sahiptir. SK Hynix ile Dongjin Semichem arasındaki iş birliğinin ne sonuçlar vereceğini tahmin etmek zor. Doğal olarak, ticarileştirme başarılı olursa, bu, yerli malzeme endüstrisinin rekabet gücünü bir üst seviyeye taşımak için bir fırsat olabilir.
Bir SK Hynix yetkilisi, "Özel geliştirme detaylarını açıklayamıyoruz," dedi, ancak "Verimliliği artırmak için malzeme üreticileri dahil çeşitli şirketlerle iş birliği yapmaya devam ediyoruz," dedi.
